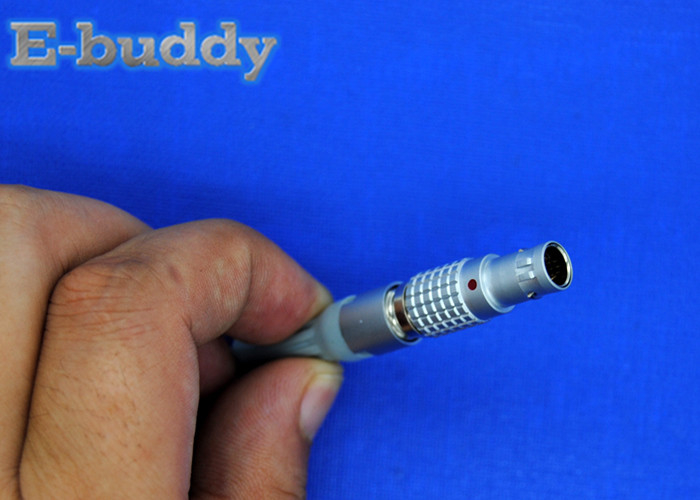

30 αρσενικοί συνδετήρες FGA.1B.302.CLAD σειράς Lemo Β τύπων ύλης συγκολλήσεως βουλωμάτων 2pin 1B βαθμού

Σειρά 30 αρσενικοί συνδετήρες FGA.1B.302.CLAD Lemo Β τύπων ύλης συγκολλήσεως βουλωμάτων 2pin 1B βαθμού

• Ύφος/πρότυπο της Shell: FG*: Ευθύ βούλωμα, collet καλωδίων
• Κλείδωμα: 2 κλειδιά (alpha=30, βούλωμα: αρσενικές επαφές, δοχείο: θηλυκές επαφές)
• Υλικό κατοικίας: Κοχύλι ορείχαλκου (χρώμιο που καλύπτεται) και collet καρύδι, νικέλινο μανίκι συρτών ορείχαλκου και μέσα κομμάτια
• Διαμόρφωση: 1B.302: 2 χαμηλή τάση
• Τύπος επαφών: Ύλη συγκολλήσεως
• Μέγιστα Matings: 5000
• Επαφή Dia.: 1,3 χιλ. (0.051in)
• Κάδος Dia.: 1 χιλ. (0.039in)
• Μέγιστος στερεός αγωγός: 0,5 mm^2 (AWG 20)
• Προσαραγμένος μέγιστο αγωγός: 0,5 mm^2 (AWG 20)
• Ρ (ανώτατο): 3.6 mOhm
• Vtest (επαφή-Shell): 1350 Β (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ), 1910 Β (ΣΥΝΕΧΈΣ ΡΕΎΜΑ)
• Vtest (επαφή-επαφή): 1500 Β (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ), 2120 Β (ΣΥΝΕΧΈΣ ΡΕΎΜΑ)

• Πάρτε το καλώδιο μέσω collet μανικιών του καρυδιού στη διαταγή, κατόπιν συγκολλώντας το καλώδιο καλωδίων στο μονωτή ένα προς ένα, παρακαλώ σημαντικά σημείωση η διαταγή καλωδίων
• Βάλτε το διασπασμένο μεταφορέα ενθέτων στο μονωτή soldere, για να κρατήσετε την αυλάκωση του διασπασμένου συντρόφου μεταφορέων ενθέτων τέλειου με την ανύψωση του υποσυγκροτήματος μονωτών
• βάλτε collet στο δικαίωμα της θέσης του καλωδίου, σιγουρευτείτε την ανύψωση collet του συντρόφου με την αυλάκωση του διασπασμένου μεταφορέα ενθέτων
• pust διασπασμένο collet μεταφορέων ενθέτων υποσυγκροτημάτων μονωτών στο εξωτερικό κοχύλι στη διαταγή, σιγουρεύεται την ανύψωση του διασπασμένου συντρόφου μεταφορέων ενθέτων με την αυλάκωση του εξωτερικού κοχυλιού
• Βιδώστε το collet καρύδι στενά
• Εμπόδιο το μανίκι στο αντίστοιχο βήμα collet του καρυδιού.
