συνδετήρας καλωδίων 0S 4pin Lemo, συνδετήρες FFA.0S.304.CLA καλωδίων σειρών S Lemo

Αρσενικός συνδετήρας FFA.0S.304.CLA καλωδίων Lemo βουλωμάτων παρουσιάσεων σε συνέχειες 0S 4pin του S

• Ύφος/πρότυπο της Shell: FFA*: Ευθύ βούλωμα, collet καλωδίων και καρύδι για την εγκατάσταση μιας ανακούφισης κάμψεων
• Υλικό κατοικίας: Κοχύλι ορείχαλκου (χρώμιο που καλύπτεται) και collet καρύδι, νικέλινο μανίκι συρτών ορείχαλκου και μέσα κομμάτια
• Διαμόρφωση: 0S.304: 4 χαμηλή τάση
• Εκτιμημένο Curren: 7A
• Τύπος επαφών: Ύλη συγκολλήσεως
• Μέγιστα Matings: 5000
• Επαφή Dia.: 0,7 χιλ. (0.028in)
• Κάδος Dia.: 0,6 χιλ. (0.024in)
• Μέγιστος στερεός αγωγός: 0,25 mm^2 (AWG 24)
• Προσαραγμένος μέγιστο αγωγός: 0,14 mm^2 (AWG 26)
• Ρ (ανώτατο): 6.1 mOhm
• Vtest: 1060 Β (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ), 1500 Β (ΣΥΝΕΧΈΣ ΡΕΎΜΑ)

Υποσχόμαστε όλη τη συνέλευση καλωδίων μας:

• Ο επαγγελματικός μηχανικός αξιολογεί τις ανάγκες σας
• 100% εξεταστικός πρίν στέλνει
• Η μικρή ποσότητα είναι ευπρόσδεκτη
• Το Overmold είναι διαθέσιμο

Διαδικασία:

Πριν από κάνετε τη συνέλευση καλωδίων, υπάρχει κάποια ανάγκη πληροφοριών επιβεβαιώνει πρώτα, όπως το συνδετήρα καλωδίων, το μήκος, OD, διάγραμμα καλωδίων:

• Εφαρμογή καλωδίων (πρέπει να ξέρουμε ότι είναι για τη δύναμη ή το σήμα, κατόπιν μπορούμε να χρησιμοποιήσουμε το κατάλληλο καλώδιο για σας)
• Μήκος καλωδίων, καλώδιο OD
• Και οι δύο συνδετήρες πλευρών (για το συνδετήρα, παρακαλώ συμβουλεψτε τις πρότυπες λεπτομέρειες αριθμού ή προδιαγραφών)
• Τρόπος σύνδεσης καλωδίων (ο μηχανικός μας θα επιλύσει ένα διάγραμμα σύνδεσης συμπεριλαμβανομένων όλων των λεπτομερειών καλωδίων για το confirmtion σας)

Όταν επιλέγετε το βούλωμα, εκεί πάντα ύφος 2 για τις επιλογές σας: με το μανίκι ή χωρίς. Για να σιγουρευτείτε έχετε κάνει έναν σωστό chioce, παρακαλώ με επιτρέψτε να σας παρουσιάσω διαφορά όπως επόμενη:

Διαφορά:

Πρότυπος αριθμός:

Χωρίς μανίκι: FGG.0B.304.CLAD52

Με το sleevr: FGG.0B.304.CLAD52Z, στάση Ζ από το μανίκι

Πλεονέκτημα:

• Με το μανίκι: το το μανίκι μπορεί να ανακουφίσει κάποια ζημία στο καλώδιο κατά λειτουργία
• Χωρίς μανίκι: αυτή η δομή μπορεί απότομα μήκος και των δύο συνδετήρων, παραδείγματος χάριν, εάν χρειάζεστε μόνο κάνετε το μακρύ καλώδιο 6cm10cm, χρειάζεστε τη χρήση αυτό το ύφος, μπορεί να είναι πιό εύκαμπτο και ευκολότερο να γίνει η συνέλευση καλωδίων.

παρακαλώ δείτε στο ένα το καλώδιο συνήθειάς μας (είναι 8cm μακρύ Lemo 2pin σε FGJ 6pin για το ΚΌΚΚΙΝΟ σύστημα καμερών):

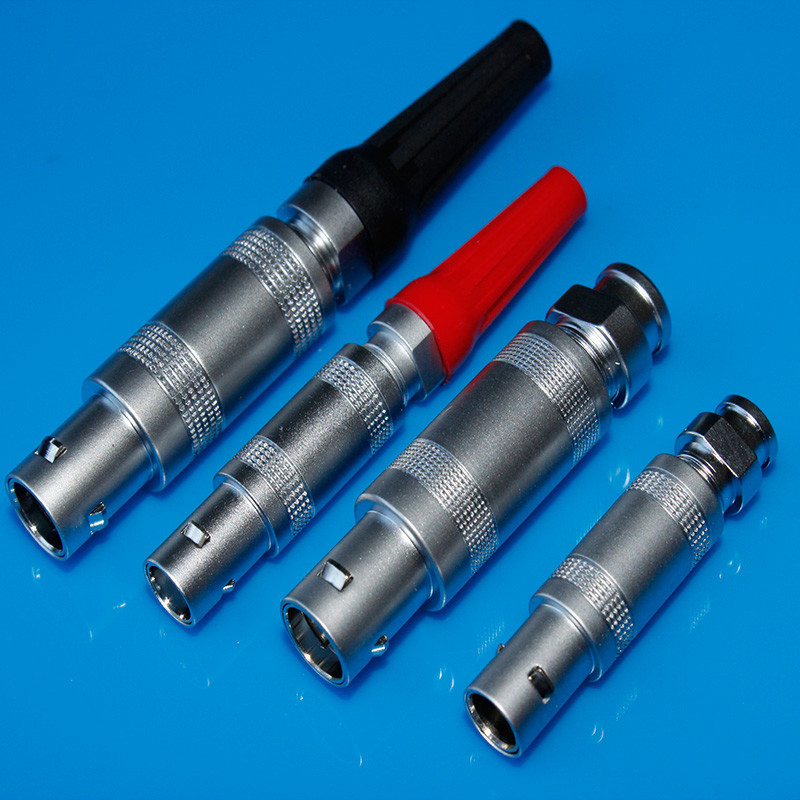

Δομή: μόνο μια μικρή διαφορά στην ουρά του συνδετήρα, καμία μεγάλη διαφορά λειτουργίας παρακαλώ βλέπει τις συνημμένες εικόνες:

χωρίς ύφος μανικιών:

Με το ύφος μανικιών:
